错位一体机
错位一体机

专业为空压机品牌量身定制

化繁为简  减损节

专利产品  研发于台湾嘉美  2019年正式投产

适用空压机范围:5.5-22KW

双气罐容量:360L\420L\500L

压损极低,无需额外安装管路

一站式提供高端纯净的压缩空气


产品详情

       本产品专业为空压机品牌量身定制,通过对整个压缩空气系统(空压机+冷干机+储气罐+过滤器+管路)进行错位完美组合,不仅为各空压机品牌减少了自身安装之繁琐,而且系统压力损失极低,确保将空压机产生的宝贵压缩空气最大限度的传输给至用气端。

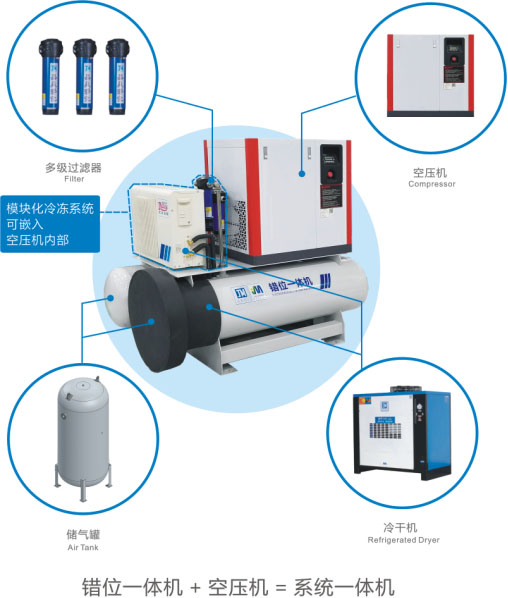

       本产品冷冻系统采用R410A全新节能环保冷媒,通过模块化设计,关键部件内置于储气罐内,其余置于储气罐上部或直接嵌入空压机内部。储气罐标配为双筒结构(单筒可选),并预留有空压机位置,只需简单的将空压机坐上去,即形成系统一体机

        本产品处理后的压缩空气,大气露点达到-17℃ ~-23℃,若配用本公司TA级高精度压缩空气过滤器,可达到含尘量:0.01μm,含油量:0.001ppm,从而得到无水、无油、无尘的高纯度压缩空气,以满足激光加工、气控传动、精密仪表、喷塑喷漆、食品医药、电子零件、冶金船舶、高端制造等行业对压缩空气洁净度的要求。



错位一体机



压缩空气系统

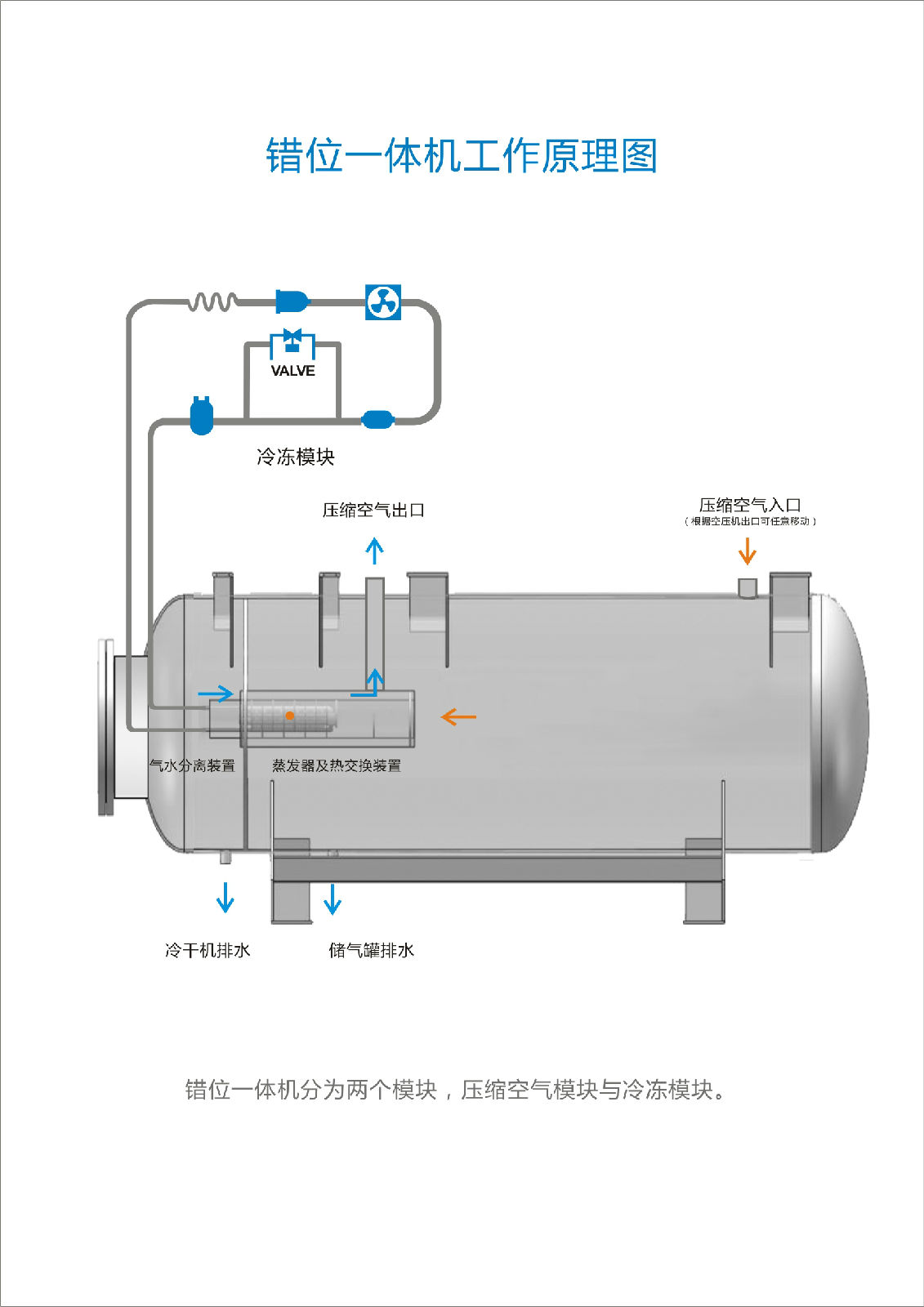

首先,来自空气压缩机的高温含湿空气直接进入能量回收装置(换热管表面)表面,被初次降温冷凝出部分液态水,经气液分离器分离后,并由第一次排水系统排水,离开预冷器,已经过部分冷却的含湿空气进入蒸发器,在制冷剂的强制冷却下,压缩空气温度降低到0-5℃,冷凝出绝大部分液态水并再次经过气液分离器分离之后得到干燥的压缩空气,冷凝液由第二排水系统自动排污。干燥的压缩空气回到能量回收装置内部流道吸收管外热量,重新回温到出气端



制冷系统

制冷剂通过制冷压缩机循环,从压缩机排气口,以高温高压状态到冷凝器,在冷凝器中热量被去除,使制冷剂冷凝成高压低温液体状态。液体被强制通过节流装置(毛细管或膨胀阀),在节流装置中产生的压降使制冷剂在预定的温度下沸腾,形成低压液态制冷剂进入蒸发器铜管内,从蒸发器铜管外的空气中吸取热量使制冷剂蒸发,由此产生的相变变成低压、低温气。低压气态制冷剂返回到压缩机,在那里重新压缩,并再次开始循环。





一、错位一体技术创新



1、独特的系统整合----

错位一体机




2、错位四合一设计----

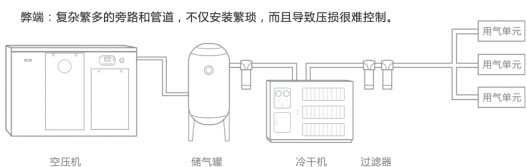

 传统空压系统配置空压机+储气罐+冷干机+过滤器分开安装,通过管道连接在一起,如下图



错位一体机

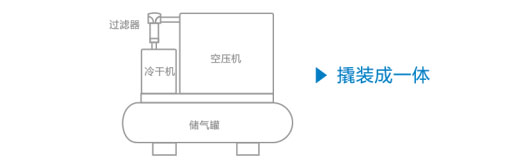

 撬装式空压系统:空压机+储气罐+冷干机+过滤器撬装在一个底座上,通过管道连成一体如下图:



错位一体机

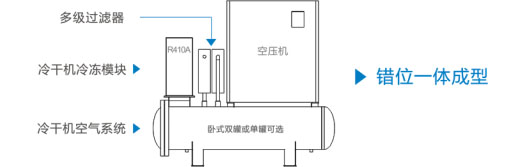

 错位一体空气系统:空压机 + 冷干机冷冻模块 + 冷干机空气模块(与储气罐合为一体)+过滤器如下图



        错位一体机



对比传统空压系统及撬装式,本机错位四合一设计,成就超低压损实现减损节能

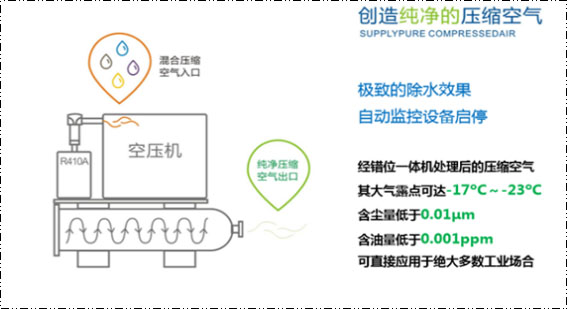

3、创造纯净的压缩空气----



五级除水设计

旋风分离除水

减缓流速除水

过滤装置除水

双重分离排水

重力分离除水



错位一体机






错位一体八大特点





错位一体机







错位一体机
